Transistör Nedir?

Ozan Yurttutan14 Mayıs 2025

0 182 5 dakika okuma süresi

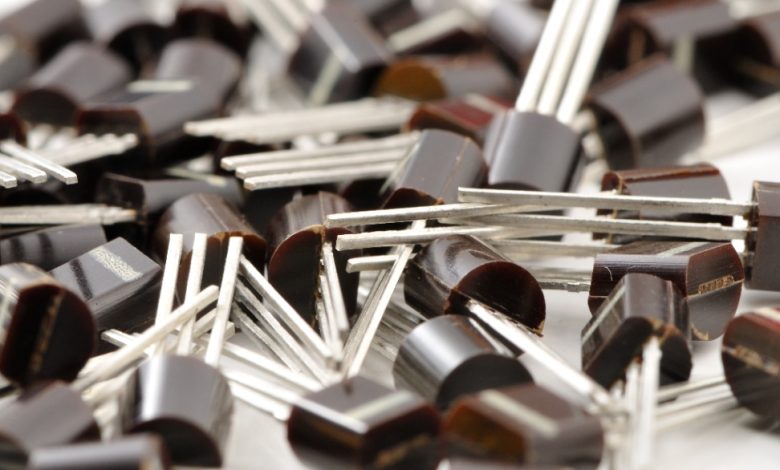

Transistör Nedir sorusunun cevabı, modern elektronik dünyasının temel yapı taşlarından birini açıklar. Transistör, elektronik devrelerde anahtarlama ve yükseltme işlemlerini gerçekleştiren yarı iletken bir devre elemanıdır. Bu temel elektronik bileşeni, küçük elektrik sinyallerini büyüterek veya kontrol ederek çalışır. 1947 yılında Bell Laboratuvarları’nda keşfedilen transistörler, elektronik endüstrisinde devrim niteliğinde bir gelişme olmuştur. Vakum tüplerinin yerini alan bu küçük ve etkili bileşenler, günümüzde kullandığımız hemen hemen tüm elektronik cihazların temelini oluşturur.

Transistörün en önemli özelliklerinden biri, çok küçük boyutlarda üretilebilmesi ve düşük enerji tüketimi ile çalışabilmesidir. Bir elektronik devrede akım kontrolü, gerilim yükseltme veya anahtarlama görevi üstlenebilen transistörler, modern bilgisayarların işlemci çiplerinde milyarlarca adet bulunabilir. Transistör Nedir konusunu daha iyi anlamak için, bu bileşenlerin elektronik devrelerde bir nevi musluk görevi gördüğünü söyleyebiliriz. Nasıl ki bir musluk su akışını kontrol ediyorsa, transistör de elektrik akımını kontrol eder. Bu kontrol mekanizması, dijital elektronikteki 1 ve 0’ların temelini oluşturur ve modern teknolojinin vazgeçilmez bir parçası haline gelmiştir.

Transistör Çalışma Prensibi

Transistör Nasıl Çalışır sorusunun yanıtı, aslında oldukça basit bir mantığa dayanır. Transistör Yapısı, üç katmanlı yarı iletken malzemelerden oluşur. Bu katmanlar, transistörün bacaklarını oluşturan emitör, baz ve kollektör bölgelerini meydana getirir. Küçük bir akım veya gerilim değişimi ile daha büyük akım ve gerilim değerlerini kontrol edebilir.

Transistörün çalışma prensibi, baz bacağına uygulanan küçük bir akımın kontrolü ile gerçekleşir. Baz-emitör arasına uygulanan gerilim, yarı iletken malzemenin iletkenlik özelliğini değiştirir. Bu değişim, kollektör-emitör arasından geçen daha büyük bir akımın kontrolünü sağlar. Bu kontrol mekanizması, transistörün bir nevi elektronik anahtar gibi davranmasını sağlar.

Transistörün çalışmasında en önemli faktörlerden biri akım kazancıdır. Bu kazanç, baz akımının kaç katı büyüklüğünde bir kollektör akımı elde edilebileceğini gösterir. Örneğin, akım kazancı 100 olan bir transistörde, 1 miliamperlik bir baz akımı ile 100 miliamperlik bir kollektör akımı elde edilebilir. Bu özellik, transistörün yükselteç olarak kullanılmasını mümkün kılar.

Transistörlerin çalışma bölgeleri de önemlidir. Kesim bölgesinde transistör tamamen kapalı durumda iken, doyum bölgesinde tam iletim durumundadır. Aktif bölgede ise transistör, giriş sinyalini orantılı olarak yükselterek çıkışa aktarır. Bu bölgeler, transistörün kullanım amacına göre seçilir ve uygun çalışma noktası belirlenir.

Transistör Çeşitleri

Elektronik dünyasında farklı Transistör Çeşitleri bulunmaktadır. Bunlar temel olarak yapılarına ve kullanım amaçlarına göre sınıflandırılır. Transistörler öncelikle NPN ve PNP olmak üzere iki ana kategoriye ayrılır. Bunun yanında SMD (Yüzey Montaj) transistörler, MOSFET’ler, JFET’ler ve IGBT’ler gibi çeşitli türleri de mevcuttur. Her bir transistör türü, belirli uygulama alanları için özel olarak tasarlanmıştır. Örneğin, düşük güç uygulamaları için küçük sinyal transistörleri tercih edilirken, yüksek güç gerektiren uygulamalarda güç transistörleri kullanılır. Darlington transistörler ise yüksek akım kazancı gerektiren devrelerde tercih edilir. Ayrıca foto transistörler, ışığa duyarlı uygulamalar için özel olarak üretilmiştir.

NPN Transistör

En yaygın kullanılan NPN Transistör türüdür. BC547, düşük güç uygulamalarında sıkça tercih edilen bir modeldir. 2N2222, genel amaçlı kullanımlarda popülerdir. BD139 ise orta güç uygulamalarında tercih edilir. NPN transistörlerde, N tipi yarı iletken malzeme arasına ince bir P tipi yarı iletken malzeme yerleştirilmiştir. Bu yapı sayesinde, baz terminaline uygulanan pozitif gerilim ile transistör iletime geçer. Emitör-kollektör arası akım akışı, baz akımı ile kontrol edilir. NPN transistörler özellikle düşük maliyetli olmaları, yüksek akım kazançları ve geniş çalışma sıcaklığı aralığı sunmaları nedeniyle tercih edilir. Ayrıca bu transistörler, yüksek anahtarlama hızları ve düşük gürültü seviyesi gibi avantajlar da sunar. Elektronik devrelerde özellikle akım yükselteç, anahtarlama devresi ve osilatör uygulamalarında kullanılır. Günümüzde üretilen transistörlerin büyük çoğunluğunu NPN tipi transistörler oluşturmaktadır.

PNP Transistör

PNP Transistör türü, NPN’nin tam tersi çalışma mantığına sahiptir. BC308 ve BC307 modelleri düşük güç uygulamalarında kullanılırken, TIP36C yüksek güç gerektiren devrelerde tercih edilir. PNP transistörlerde, emitör bölgesi pozitif voltaj ile beslenir ve akım akışı emitörden kolektöre doğru gerçekleşir. Bu tip transistörler, özellikle hassas analog devrelerde ve güç elektroniği uygulamalarında tercih edilir. Yüksek akım kazancı ve düşük gürültü özellikleri sayesinde ses yükselteç devrelerinde sıkça kullanılırlar. PNP transistörler, voltaj regülasyonu, akım sınırlama ve sıcaklık dengeleme gibi özel uygulamalarda da önemli rol oynar. Ayrıca, bu transistörler endüstriyel kontrol sistemlerinde, batarya şarj devrelerinde ve motor sürücü uygulamalarında da yaygın olarak kullanılmaktadır. Özellikle düşük frekanslı uygulamalarda ve yüksek güç gerektiren sistemlerde tercih edilirler.

SMD Transistör

Modern elektronik devrelerde yaygın olarak kullanılan SMD Transistör türü, yüzey montaj teknolojisi ile üretilir. Bu transistörler, klasik transistörlere göre daha küçük boyutlardadır. SMD (Surface Mount Device) teknolojisi sayesinde, devre kartı üzerine doğrudan lehimlenen bu transistörler, minimum alan kullanımı sağlar. Özellikle cep telefonu, tablet, dizüstü bilgisayar gibi taşınabilir cihazlarda tercih edilirler. Geleneksel transistörlerin sahip olduğu tüm özellikleri çok daha kompakt bir yapıda sunarlar. SMD transistörler, otomatik montaj hatlarında hızlı üretim imkanı sağladığı için endüstriyel üretimde de sıkça kullanılır. Üretim maliyetlerini düşürmeleri ve devre kartı üzerinde daha az yer kaplamaları sayesinde modern elektronik cihazların küçülmesine önemli katkı sağlamışlardır. Bu transistörler genellikle 1 mm’den küçük boyutlarda olup, üç kontakt noktasına sahiptir ve devre kartı üzerine özel pasta lehim kullanılarak monte edilirler.

SMD Transistör Kodları

SMD Transistör Kodları, bu küçük bileşenleri tanımlamak için kullanılan özel işaretleme sistemidir. Genellikle üç veya dört karakterden oluşan bu kodlar, transistörün tipini ve özelliklerini belirtir. Bu kodlama sistemi, üreticiler tarafından standardize edilmiş olup, her bir karakterin özel bir anlamı vardır. İlk karakter genellikle transistörün temel özelliklerini, ikinci karakter üretici firma kodunu, son karakterler ise seri numarasını gösterir. Örneğin, 1AM kodunda 1 harfi silisyum NPN transistörü, A harfi belirli bir üreticiyi, M ise seri numarasını temsil eder. Bazı SMD transistörlerde iki satır halinde altı karakterli kodlar da kullanılabilir. Bu durumda ilk satır genellikle üretici kodunu, ikinci satır ise parça numarasını gösterir. Devre tasarımcıları ve tamirciler için bu kodları doğru okumak ve yorumlamak oldukça önemlidir. SMD transistör seçiminde, veri sayfalarında belirtilen kod tablolarını incelemek ve doğru eşleştirmeyi yapmak gerekir. Ayrıca, bazı üreticiler kendi özel kodlama sistemlerini de kullanabilmektedir.

Transistör Kullanım Alanları

Transistör Kullanım Alanları oldukça geniştir. Amplifikatör devrelerinden dijital devrelere, güç kaynaklarından otomatik kontrol sistemlerine kadar birçok alanda kullanılır. Özellikle ses sistemlerinde sinyal yükseltme amacıyla kullanılan transistörler, müzik setlerinden profesyonel ses sistemlerine kadar geniş bir yelpazede karşımıza çıkar. Endüstriyel otomasyon sistemlerinde motor kontrol devrelerinin vazgeçilmez elemanıdır. Aynı zamanda modern bilgisayarların işlemci çiplerinde milyonlarca transistör bir arada kullanılarak karmaşık hesaplamalar yapılır. Cep telefonları, televizyonlar, beyaz eşyalar gibi günlük hayatta kullandığımız elektronik cihazların çoğunda transistörler önemli görevler üstlenir. Radyo ve televizyon vericilerinde yüksek frekanslı sinyallerin işlenmesi ve yükseltilmesi için de transistörler tercih edilir.Multimetre ile Transistörün Bacak ve Sağlamlık Kontrolü

Transistörün bacak tespiti (emitör-konnektör-beyz) ve sağlamlık kontrolünü multimetre ile gerçekleştirebiliriz. Diyot eşdeğerini göz önünde bulundurmak, bizlere kolaylık sağlayacaktır. NPN ve PNP transistörlerin diyot eşdeğeri şöyledir:

Yukarıdaki görselden anlaşıldığı üzere, NPN tipi transistör anotları birbirine bağlı iki diyot, PNP tipi transistör ise, katotları birbirine bağlı iki diyottur.

Transistörlerde bacak bilgilerinin belirtilmediği veya tespit etmeniz gerektiği durumlarda, multimetrenin bir probunu transistörün herhangi bir ayağına sabit tutunuz. Diğer probu ise, transistörün geriye kalan iki bacağına ayrı ayrı değdirilir. Multimetrede birbirine yakın iki değer okununcaya dek problar yer değiştirmelidir.

İstenen değerler multimetre ekranında okutulduğunda, probun sabit tutulan ucu transistörün beyz bacağını gösterir. Daha çok değerin okunduğu durumda probun diğer ucu emitör bacağa dokunmuş durumdadır. Diğer bacak ise konnektör bacaktır.

Beyz bacağına sabit tutulan probun rengi kırmızı (+) ise transistör NPN tipindedir. Beyz bacağında sabit tutulan probun rengi siyah (-) ise transistör PNP tipindedir. Öte yandan transistörün emitör-beyz ve beyz-kolektör uçları ters polarma edilirse ölçü aleti, “OL” veya “1” şeklinde maksimum gerilim değerini gösterir.
