Nextion Ekran Nedir? Dokunmatik Arayüz Geliştirmeye Genel Bakış
Nextion Ekran, elektronik projelerde verileri görüntülemek ve kullanıcıdan dokunmatik giriş almak için kullanılan bir HMI çözümüdür. HMI, insan ile makine arasındaki etkileşimi sağlayan arayüzü ifade eder. Sensör değerlerinin gösterilmesi, çalışma parametrelerinin değiştirilmesi ve cihaz menülerinin yönetilmesi bu ekranların değerlendirilebileceği uygulamalardır.
Nextion HMI yaklaşımında arayüz, ekran üzerinde çalışan bir proje olarak hazırlanır. Ana mikrodenetleyici ise ölçüm, haberleşme ve cihaz kontrolü gibi görevleri yürütür. İki taraf arasında seri iletişim kullanılarak değerler ve komutlar aktarılır. Böylece görsel arayüz ile cihazın kontrol yazılımı ayrı ayrı geliştirilebilir. Geliştirme yapısı hakkında ayrıntılar Nextion Editor kılavuzunda açıklanır.
Nextion Ekran Modelleri; Edge, Intelligent, Enhanced, Discovery ve Basic olmak üzere farklı serilere ayrılır. Doğru seçimi yapabilmek için ekran boyutunun yanında çözünürlük, dokunmatik panel türü, bellek kapasitesi ve ek donanım özellikleri birlikte değerlendirilmelidir.
Nextion Ekran Modelleri Arasındaki Temel Farklar
Seriler arasındaki ayrım yalnızca ekranın fiziksel büyüklüğü değildir. Flash kapasitesi, projedeki görsel kaynaklar için kullanılabilir alanı etkilerken RAM ve işlemci özellikleri de arayüzün planlanmasında önem taşır. RTC, EEPROM ve GPIO gibi donanımlar ise belirli uygulamalarda ek işlevler sağlar.
Tablolardaki RTP, rezistif dokunmatik paneli; CTP, kapasitif dokunmatik paneli ifade eder. RTP/CTP ifadesi, ilgili model ailesinde farklı panel seçeneklerinin bulunduğunu gösterir. Kullanılacak ürünün tam model kodu, seçilen varyantın özelliklerini belirlemek açısından önemlidir.
Aşağıdaki karşılaştırmalar, her serinin kendi içindeki modellerini ve ortak özelliklerini birlikte gösterir.
Edge Series: Kompakt Tasarım ve Gelişmiş Arayüz Özellikleri

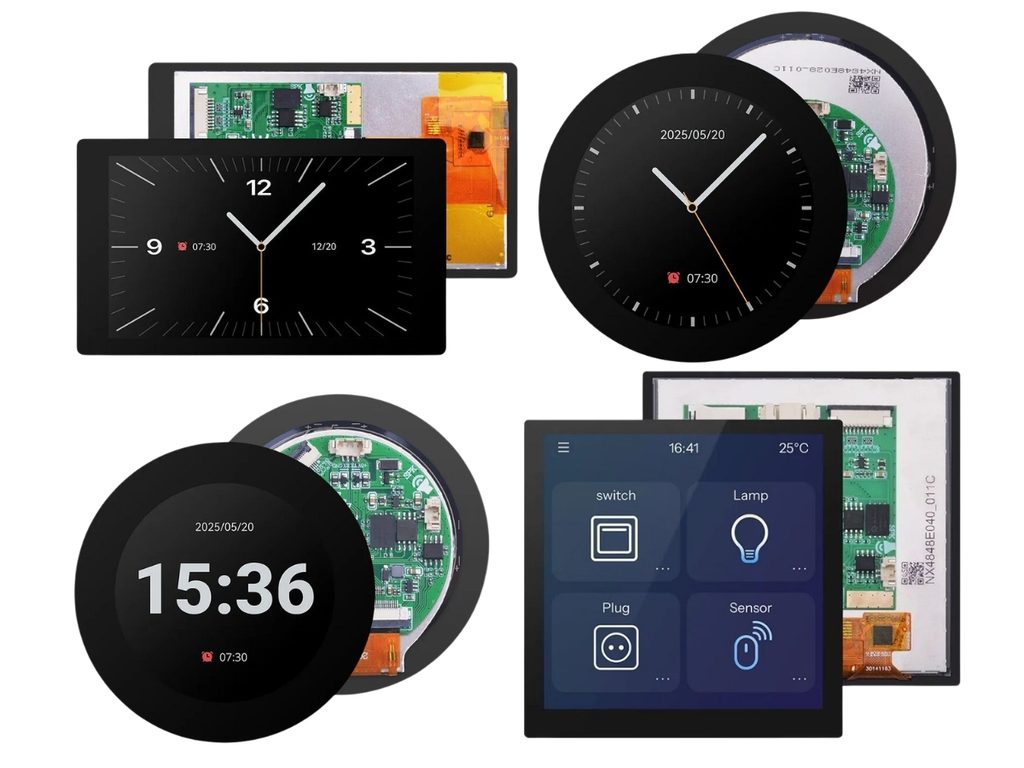

Edge Series; 2,1, 2,8, 4,0 ve 4,3 inç ekran seçenekleri sunar. Nextion, bu seriyi daha ince tasarımı ve montaj kolaylığıyla tanımlar. İlk üç modelin 480 × 480 piksel kare yapısı, kompakt kontrol panellerinde farklı yerleşimler oluşturmayı mümkün kılar. 4,3 inç model ise 480 × 800 piksel çözünürlüğe sahiptir.
Serinin tamamında kapasitif dokunmatik panel bulunur. Ses, video ve animasyon oynatma; şeffaf bileşenler, sayfa yükleme efektleri ve bileşen taşıma gibi gelişmiş özellikler desteklenir. Bu olanaklar, görsel etkileşimin önemli olduğu projelerde değerlendirilebilir.
Edge için arayüz geliştirirken Nextion Editor sürümünün uyumluluğu kontrol edilmelidir. Resmî tanıtım sayfası, 1.68.1 veya üzerini belirtir. Edge Series özellikleri.
Edge Series Ürün Özellik Tablosu
| Model | Boyut | Çözünürlük | Panel | Flash | RAM | İşlemci |
| NX4848E021-011C | 2,1 inç | 480 × 480 | CTP | 128 MB | 512 KB | 200 MHz |
| NX4848E028-011C | 2,8 inç | 480 × 480 | CTP | 128 MB | 512 KB | 200 MHz |
| NX4848E040-011C | 4,0 inç | 480 × 480 | CTP | 128 MB | 512 KB | 200 MHz |
| NX4880E043-011C | 4,3 inç | 480 × 800 | CTP | 128 MB | 512 KB | 200 MHz |
Tüm modellerde 65.536 renk, 1.024 bayt EEPROM, 8 GPIO ve RTC bulunur.
Intelligent Series: Büyük Ekran ve Multimedya Desteği

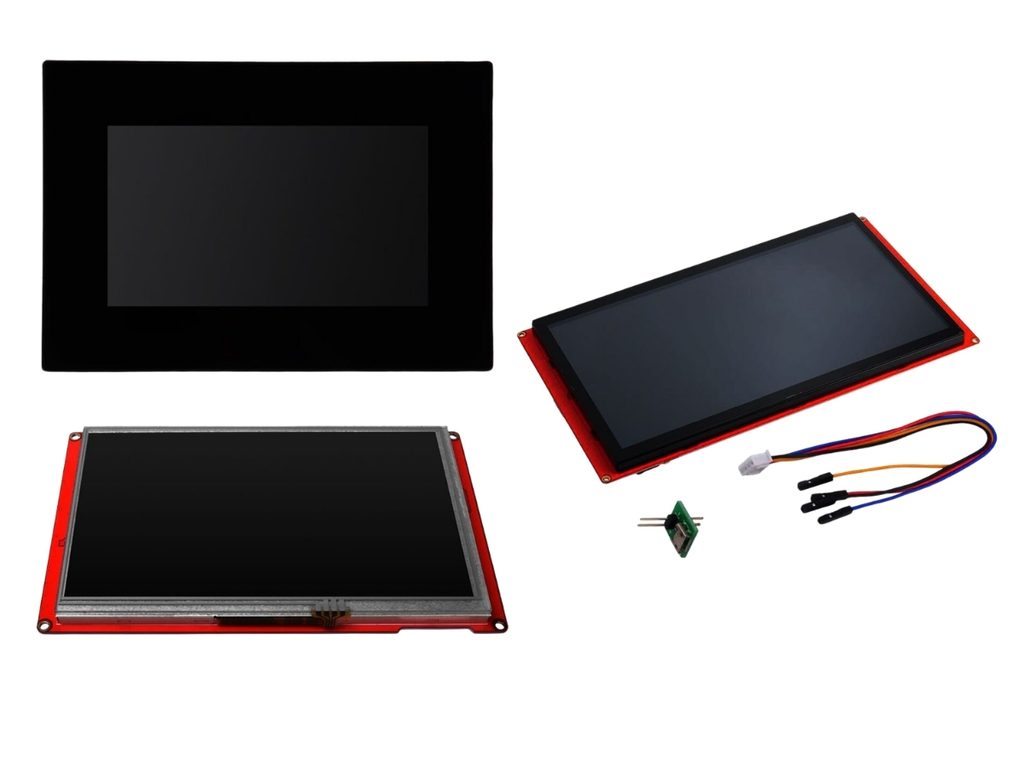

Intelligent Series; 4,3, 5,0, 7,0 ve 10,1 inç seçenekleriyle daha geniş arayüzler oluşturmak isteyen geliştiricilere hitap eder. Birden fazla ölçümün, durum bilgisinin ve kontrol bileşeninin aynı sayfada gösterileceği projelerde ekran alanı önemli bir seçim ölçütüdür.
Serideki modeller 200 MHz işlemci, 128 MB Flash ve 512 KB RAM ile sunulur. Ses, video ve animasyon desteğine ek olarak şeffaf bileşenler, sayfa efektleri ve sürüklenebilir bileşenler kullanılabilir. Bu özellikler, ayrıntılı cihaz menüleri ve görsel yönlendirmeler hazırlamak için değerlendirilebilir.
Rezistif ve kapasitif panel seçenekleri farklı ürün varyantları olarak sunulur. Model kodlarındaki R ve C dokunmatik türünü belirtirken Y muhafazalı seçeneği, I ise IPS ekran türünü ifade eder. Intelligent Series özellikleri.
Intelligent Series Ürün Özellik Tablosu
| Model | Boyut | Çözünürlük | Panel seçenekleri | Flash | RAM | İşlemci |
| NX4827P043 | 4,3 inç | 480 × 272 | RTP / CTP | 128 MB | 512 KB | 200 MHz |
| NX8048P050 | 5,0 inç | 800 × 480 | RTP / CTP | 128 MB | 512 KB | 200 MHz |
| NX8048P070 | 7,0 inç | 800 × 480 | RTP / CTP | 128 MB | 512 KB | 200 MHz |
| NX1060P101 | 10,1 inç | 1024 × 600 | RTP / CTP | 128 MB | 512 KB | 200 MHz |
Tüm model ailelerinde 65.536 renk, 1.024 bayt EEPROM, 8 GPIO ve RTC bulunur. Panel ve muhafaza özellikleri tam ürün koduna göre seçilmelidir.
Enhanced Series: RTC, EEPROM ve GPIO ile Ek İşlevler

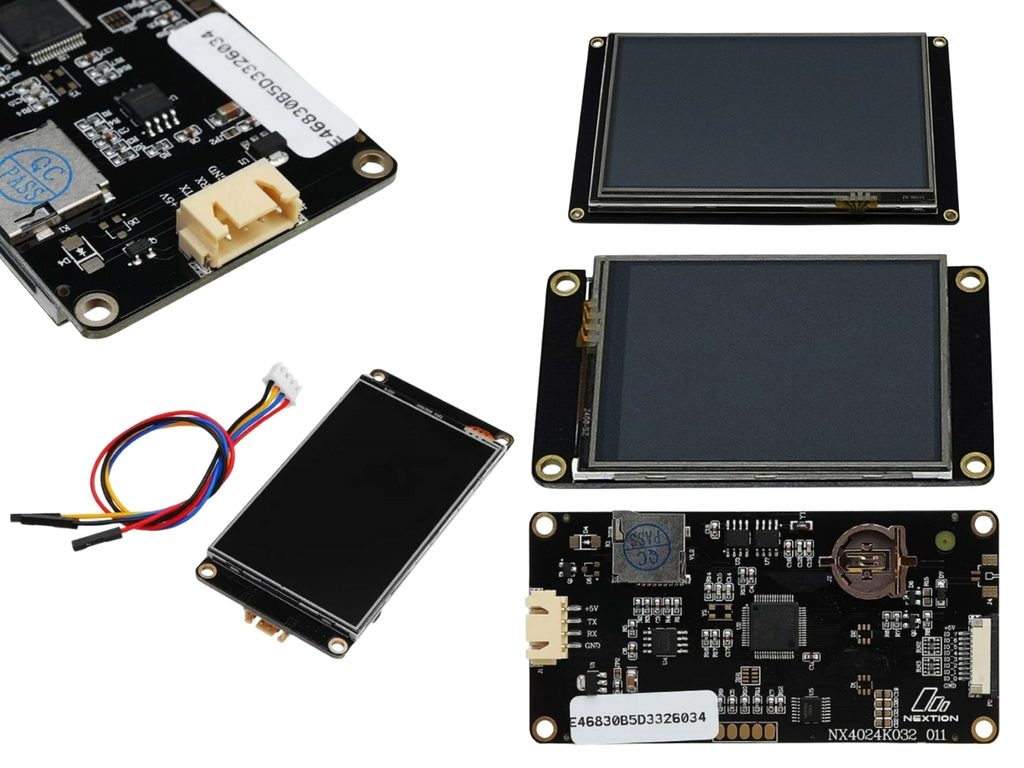

Enhanced Series, temel dokunmatik arayüze ek donanım işlevleri kazandırmak isteyen projeler için değerlendirilebilir. Seride 2,4 inçten 7,0 inçe kadar yedi farklı ekran boyutu bulunur. RTC zaman bilgisinin tutulmasını, EEPROM kullanıcı verilerinin saklanmasını, GPIO bağlantıları ise harici bileşenlerle etkileşimi destekler.
Serinin tamamında sekiz dijital GPIO yer alır; bunların dördü PWM yeteneğine sahiptir. Bununla birlikte işlemci ve bellek özellikleri bütün modellerde aynı değildir. 2,4, 2,8 ve 3,2 inç modeller 48 MHz işlemci kullanırken 3,5 inç ve üzerindeki modeller 108 MHz işlemciyle sunulur.
Muhafazalı 7,0 inç seçeneklerde rezistif veya kapasitif panel tercih edilebilir. Bu nedenle boyut seçiminin ardından panel ve montaj gereksinimleri de incelenmelidir. Enhanced Series özellikleri.
Enhanced Series Ürün Özellik Tablosu
| Model | Boyut | Çözünürlük | Panel | Flash | RAM | İşlemci | Muhafaza |
| NX3224K024 | 2,4 inç | 320 × 240 | RTP | 16 MB | 3.584 bayt | 48 MHz | Yok |
| NX3224K028 | 2,8 inç | 320 × 240 | RTP | 16 MB | 3.584 bayt | 48 MHz | Yok |
| NX4024K032 | 3,2 inç | 400 × 240 | RTP | 16 MB | 3.584 bayt | 48 MHz | Yok |
| NX4832K035 | 3,5 inç | 480 × 320 | RTP | 32 MB | 8.192 bayt | 108 MHz | Yok |
| NX4827K043 | 4,3 inç | 480 × 272 | RTP | 32 MB | 8.192 bayt | 108 MHz | Yok |
| NX8048K050 | 5,0 inç | 800 × 480 | RTP | 32 MB | 8.192 bayt | 108 MHz | Yok |
| NX8048K070 | 7,0 inç | 800 × 480 | RTP | 32 MB | 8.192 bayt | 108 MHz | Yok |
| NX8048K070-011R / -011C | 7,0 inç | 800 × 480 | RTP / CTP | 32 MB | 8.192 bayt | 108 MHz | Var |
Tüm modellerde 65.536 renk, 1.024 bayt EEPROM, 8 GPIO ve RTC bulunur.
Discovery Series: Küçük Ekranlar ve Derin Uyku Özelliği

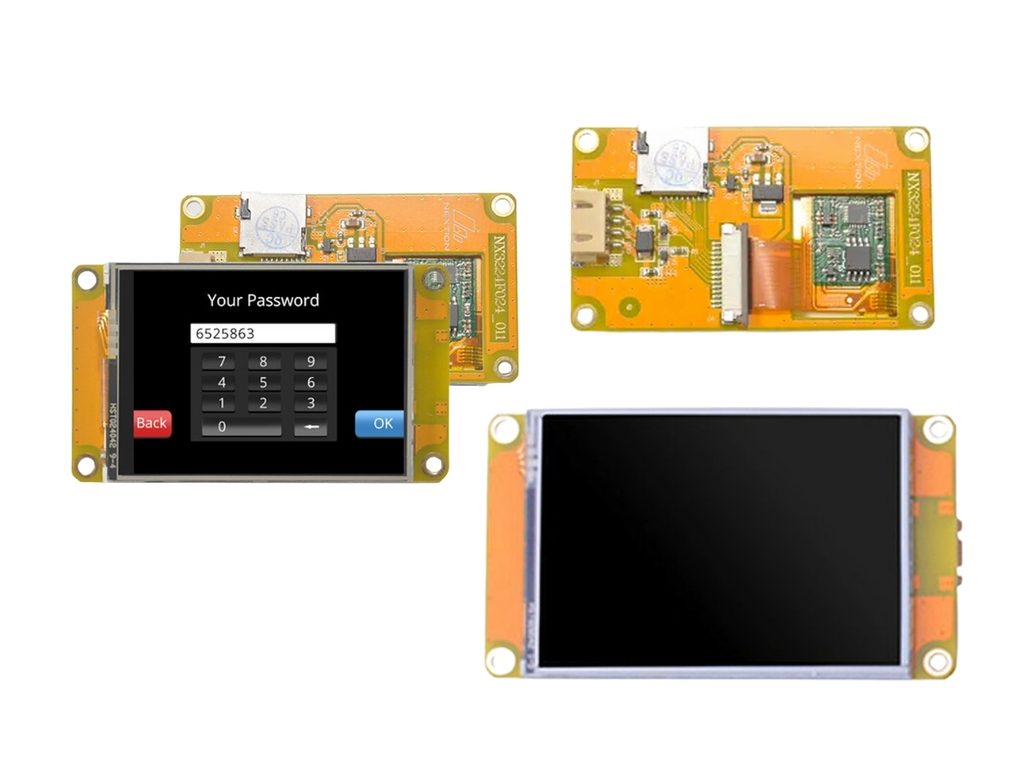

Discovery Series; 2,4, 2,8 ve 3,5 inç seçeneklerinden oluşur. Serinin bütün modellerinde 64 MHz işlemci ve rezistif dokunmatik panel bulunur. Basic serisiyle karşılaştırıldığında daha yüksek işlemci saat frekansı sunar.
Nextion, Discovery serisinde kullanılan görüntü sıkıştırma tekniğinin aynı Flash kapasitesine daha fazla görsel yerleştirmeyi sağladığını belirtir. Ayrıca derin uyku modundaki akımın 0,25 mA seviyesine kadar düşebilmesi, bataryalı projeler açısından dikkate değer bir özelliktir. Bu değer aktif kullanım tüketimiyle karıştırılmamalıdır.
EEPROM, GPIO ve RTC bulunmadığından bu işlevleri gerektiren uygulamalarda ana kontrol kartının olanakları değerlendirilmelidir. Discovery Series özellikleri.
Discovery Series Ürün Özellik Tablosu
| Model | Boyut | Çözünürlük | Panel | Flash | RAM | İşlemci |
| NX3224F024 | 2,4 inç | 320 × 240 | RTP | 4 MB | 3.584 bayt | 64 MHz |
| NX3224F028 | 2,8 inç | 320 × 240 | RTP | 4 MB | 3.584 bayt | 64 MHz |
| NX4832F035 | 3,5 inç | 480 × 320 | RTP | 16 MB | 3.584 bayt | 64 MHz |
Tüm modeller 65.536 renk destekler. EEPROM, GPIO ve RTC bulunmaz.
Basic Series: Temel Kontrol ve Gösterge Arayüzleri

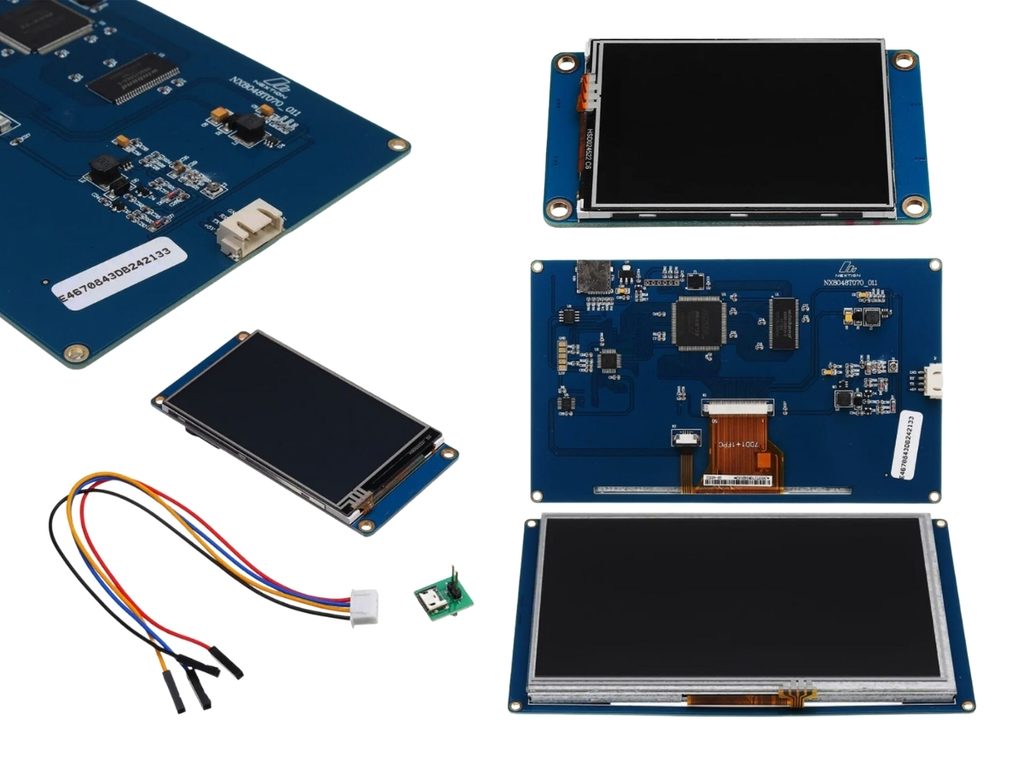

Basic Series, 2,4 ile 7,0 inç arasında değişen ekran seçenekleriyle temel HMI ihtiyaçlarına yönelik bir ürün ailesidir. Dokunmatik menüler, sayısal göstergeler ve cihaz ayar sayfaları hazırlanacak projelerde değerlendirilebilir. Bütün modeller rezistif panel, 48 MHz işlemci ve 3.584 bayt RAM kullanır.
Seride ekran boyutu büyüdükçe her özellik aynı oranda değişmez. Örneğin 5,0 ve 7,0 inç modeller aynı çözünürlüğe sahiptir. Flash kapasitesi ise 2,4, 2,8 ve 3,2 inç modellerde 4 MB; diğer modellerde 16 MB olarak sunulur.
Basic modellerinde RTC, EEPROM ve GPIO bulunmaz. Projenin ihtiyaç duyduğu işlevler belirlenerek ekran ile kontrol kartının görev paylaşımı buna göre yapılmalıdır. Basic Series özellikleri.
Basic Series Ürün Özellik Tablosu
| Model | Boyut | Çözünürlük | Panel | Flash | RAM | İşlemci |
| NX3224T024 | 2,4 inç | 320 × 240 | RTP | 4 MB | 3.584 bayt | 48 MHz |
| NX3224T028 | 2,8 inç | 320 × 240 | RTP | 4 MB | 3.584 bayt | 48 MHz |
| NX4024T032 | 3,2 inç | 400 × 240 | RTP | 4 MB | 3.584 bayt | 48 MHz |
| NX4832T035 | 3,5 inç | 480 × 320 | RTP | 16 MB | 3.584 bayt | 48 MHz |
| NX4827T043 | 4,3 inç | 480 × 272 | RTP | 16 MB | 3.584 bayt | 48 MHz |
| NX8048T050 | 5,0 inç | 800 × 480 | RTP | 16 MB | 3.584 bayt | 48 MHz |
| NX8048T070 | 7,0 inç | 800 × 480 | RTP | 16 MB | 3.584 bayt | 48 MHz |
Tüm modeller 65.536 renk destekler. EEPROM, GPIO, RTC ve muhafaza bulunmaz.
Nextion Editor ile Arayüz Nasıl Hazırlanır?
Nextion Editor, bu beş serinin arayüz projelerini hazırlamak için kullanılan geliştirme yazılımıdır. Sürükle bırak yöntemiyle bileşenler yerleştirilir; görseller, yazı tipleri ve dokunma olayları düzenlenir. Ancak görsel tasarımın yanında temel programlama bilgisi de gerekir.
Geliştirmeye doğru ekran modelini ve yönünü seçerek başlanmalıdır. Ardından sayfalar oluşturulur, bileşenler adlandırılır ve olay kodları hazırlanır. Simülatör, arayüz davranışlarının incelenmesine yardımcı olur. Derlenen proje microSD kart veya TTL seri bağlantı üzerinden ekrana aktarılabilir.
Türkçe içerik kullanılacaksa yazı tiplerinde gerekli karakterlerin bulunması kontrol edilmelidir. Son aşamada dokunma alanları, sayfa geçişleri ve gerçek cihazdan gelen veriler birlikte denenmelidir. Nextion Editor geliştirme kılavuzu.
Nextion ESP32 ile Nasıl Kullanılır?
Nextion ESP32 uygulamalarında ESP32 cihazın kontrolünü yürütürken Nextion kullanıcı arayüzünü yönetebilir. Örneğin ESP32 tarafından okunan sıcaklık değeri ekranda gösterilebilir; ekrandan değiştirilen hedef değer kontrol yazılımına iletilebilir.
Bağlantı kurulurken UART haberleşmesi, ortak toprak, uygun besleme ve sinyal seviyeleri kontrol edilmelidir. Kullanılacak ekranın veri sayfası esas alınmalı; besleme gerilimi ile haberleşme seviyeleri ayrı ayrı değerlendirilmelidir.
Normal komut modunda Nextion’a gönderilen seri komutlar üç adet 0xFF baytıyla sonlandırılır. Gelen dokunma olayları ve dönüş verileri de yazılımda doğru ayrıştırılmalıdır. Bu yapı, ekran ile kontrol kartı arasındaki iletişimin temelini oluşturur. Nextion komut ve iletişim kuralları.
Projenize Uygun Nextion Ekran Nasıl Seçilir?
Nextion Ekran Fiyatları anahtar kelimesiyle araştırmaya başlayan kullanıcılar için teknik ihtiyaçları belirlemek, model karşılaştırmasını kolaylaştırır. Öncelikle aynı anda gösterilecek bilgiler, ekranın yerleşeceği alan ve gerekli dokunma yüzeyleri planlanmalıdır.
RTC, EEPROM ve GPIO gerekiyorsa Enhanced, Intelligent veya Edge serileri incelenebilir. Ses, video ve animasyon ihtiyaçlarında Intelligent ile Edge öne çıkar. Küçük ekran ve derin uyku gereksinimlerinde Discovery; temel menü ve gösterge uygulamalarında Basic değerlendirilebilir.
Son seçimde tam model kodu, çözünürlük, panel türü, montaj ölçüleri ve Editor uyumluluğu birlikte kontrol edilmelidir. Böylece seçilen Nextion Ekran, projenin görsel tasarımına ve donanım ihtiyaçlarına uygun biçimde kullanılabilir.
