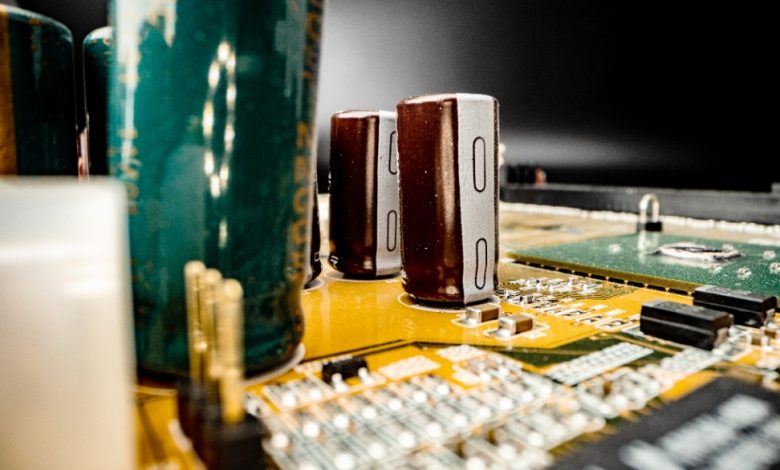

Kondansatör Nedir?

direncnet1 hafta önce

0 29 3 dakika okuma süresi

Elektronik devrelerde genellikle bulunması gereken ya da bulunan bileşenlerinden biri olan kondansatör, elektrik enerjisini kısa süreli olarak depolar. Temel olarak anlatılması gerekirse iki iletken plaka ve bu plakalar arasında yer alan bir yalıtkan maddeden oluşmaktadır. Elektrik devresine bağlandığında bir süreliğine elektrik yüklerini üzerinde tutar ve gerektiğinde devreye tekrar verebilmektedir. Kondansatör Nedir? sorunun cevabını bu şekilde özetlemiş olabiliriz.

Kondansatörler, enerji depolamanın yanı sıra farklı görevleri de vardır. Sinyalleri filtrelemek, dalgalanmaları düzeltmek, frekansları ayırmak ve zamanlama işlemleri gibi birçok farklı işlev için kullanılmaktadır. Bu sebep ile analog ve dijital devrelerde yaygın olarak yer almaktadırlar.

Kondansatör, elektriksel yükleri depolayarak sistemlerde gerilimi dengelerler. Bu sayede ani voltaj değişimlerini engelleyerek devre bileşenlerinin zarar görmesini önler. Aynı zamanda alternatif akımın (AC) geçişine izin verirken doğru akımı (DC) engelleyerek sinyal filtreleme işlemlerinde aktif rol alır.

Farklı kullanım alanlarına göre çeşitli kondansatör tipleri geliştirilmiştir. Bu çeşitlilik sayesinde her devre tasarımına uygun özelliklerde kondansatör bulmak mümkündür. Kapasitans değeri, dayanabileceği gerilim seviyesi ve fiziksel boyutları bu seçimde önemli kriterlerdir.

Kondansatör nedir sorusuna cevap olarak, enerji depolama ve salma özelliği ile elektrik devrelerinde birçok işlevi üstlenen devre elemanıdır diyebiliriz. Devre içindeki ani gerilim değişimlerini yumuşatır ve sistemin daha stabil çalışmasını sağlar. Bu yönüyle güç kaynakları, filtre devreleri, zamanlayıcılar ve motor çalıştırma devrelerinde sıkça karşımıza çıkar.

Ayrıca radyo frekans devrelerinden dijital saatlere kadar birçok cihazda zamanlama ve frekans ayarı görevlerinde kondansatörler kullanılır. Devre tasarımında doğru tipte ve kapasitede kondansatör kullanımı, sistemin verimli ve güvenli çalışması açısından kritik öneme sahiptir.

Kapasitans Nedir?

Kapasitansın kelime anlamı “bir şeyi depolayan” anlamına gelen “Capacitor” kelimesinden gelmektedir. Kondansatör kelimesi dilimizde Türkçeleşmiş ve yaygınlaşmış halidir.

Kondansatör Birimleri

Kondansatörlerin kapasitesi, farad (F) birimiyle ölçülür. Ancak bu birim oldukça büyük olduğundan genellikle mikrofarad (µF), nanofarad (nF) ve pikofarad (pF) gibi alt birimler kullanılır.

1 farad, 1 voltluk gerilim altında 1 coulomb elektrik yükü depolayan kondansatör anlamına gelmektedir. Pratik devrelerde ise genellikle mikrofarad ve altındaki değerlerde kondansatörler tercih edilmektedir.

Mikrofarad Kondansatör

Mikrofarad kondansatör, genellikle güç devrelerinde ve motor çalıştırma uygulamalarında kullanılır. Bu tür kondansatörler, daha yüksek enerji depolama kapasitesine sahip olduğundan voltaj regülasyonu gibi görevlerde tercih edilir.

Özellikle 1 µF ile 1000 µF arası kapasiteler, birçok elektronik cihazda yaygın olarak kullanılır. Elektrolitik kondansatörler genellikle bu sınıfa girer.

Nanofarad Kondansatör

Nanofarad kondansatör, orta seviyede kapasitans gerektiren uygulamalarda tercih edilir. Genellikle filtreleme, kuplaj ve zamanlama devrelerinde kullanılırlar.

Bu değer aralığındaki kondansatörler, seramik veya film tipi olabilir. 1 nF = 1000 pF olduğundan daha hassas uygulamalarda kullanımı oldukça yaygındır.

Pikofarad Kondansatör

Pikofarad kondansatör, çok düşük kapasitans değerine sahiptir ve genellikle yüksek frekanslı devrelerde, özellikle RF (radyo frekansı) uygulamalarında kullanılır.

Bu kondansatörler sinyal iletiminde, osilatörlerde ve anten ayarlamalarında hassasiyet gerektiren alanlarda önemli rol oynar. 1 pF = 0.000001 µF’tir.

Kondansatör Çeşitleri

Kondansatörler, kullanılan dielektrik malzemeye ve yapılarına göre farklı türlere ayrılır. Her bir tür, özel uygulama alanlarına ve ihtiyaçlara uygun olarak geliştirilmiştir.

Kondansatör seçimi yapılırken kapasite değeri kadar, dayanabileceği maksimum gerilim, tolerans değeri, çalışma sıcaklığı gibi kriterler de göz önünde bulundurulmalıdır.

Seramik Kondansatör

Seramik kondansatör, küçük boyutları ve uygun fiyatları sayesinde birçok devrede yaygın olarak kullanılır. Dielektrik malzeme olarak seramik kullanılır ve bu sayede kararlı ve güvenilir performans sağlar.

Genellikle düşük kapasitans değerlerine sahiptirler ve yüksek frekanslı devrelerde tercih edilir. Yüzeye monte (SMD) tipleri elektronik üretimde büyük kolaylık sağlar.

Elektrolitik Kondansatör

Elektrolitik kondansatör, yüksek kapasitans değerine sahip olup, genellikle güç kaynaklarında ve filtre devrelerinde kullanılır. Kutupsal (polarize) yapıya sahiptirler, bu nedenle doğru yönde bağlantı gerektirir.

Alüminyum ya da tantal malzemeden yapılabilir. Dezavantajı ise zamanla özelliklerini kaybedebilme ihtimalleridir. Ancak yüksek enerji gerektiren devrelerde vazgeçilmezdirler.

Tantal Kondansatör

Tantal kondansatör, elektrolitik kondansatörlere benzer şekilde çalışır ancak daha stabil ve küçük boyutludur. Düşük ESR (eşdeğer seri direnç) değerleri sayesinde hızlı şarj-deşarj kapasitesine sahiptir.

Yüksek güvenilirlik isteyen uygulamalarda tercih edilir. Ancak diğer türlere göre daha maliyetlidir ve aşırı gerilime karşı hassastır.

Mika Kondansatör

Mika kondansatör, dielektrik olarak doğal mika minerali kullanılarak üretilir. Bu sayede yüksek kararlılık, düşük kayıp ve yüksek frekans dayanımı sağlar.

Genellikle RF devrelerinde ve hassas ölçüm cihazlarında kullanılır. Dayanıklı yapıları sayesinde uzun ömürlüdürler.

Trimer Kondansatör

Trimer kondansatör, ayarlanabilir kapasitans değerine sahip kondansatörlerdir. Devre çalışırken ayar yapmaya olanak tanır, bu da frekans hassasiyeti gereken uygulamalarda faydalıdır.

Genellikle radyo devrelerinde, anten ayarlamalarında ve osilatörlerde kullanılır. Küçük boyutları sayesinde kompakt devrelerde rahatlıkla kullanılabilir.

Süper Kapasitör

Süper kapasitör, geleneksel kondansatörlere göre çok daha yüksek kapasitans değerlerine sahiptir. Bu sayede batarya gibi enerji depolayabilir, ancak çok daha hızlı şarj ve deşarj olurlar.

Elektrikli araçlar, yedek enerji sistemleri ve acil durum güç kaynaklarında kullanılmaktadır. Uzun ömürleri ve yüksek çevrim dayanımı sayesinde geleceğin enerji çözümleri arasında yer alırlar.

Yüksek Gerilim Kapasitörleri

Bu tür kondansatörler, çok yüksek gerilim seviyelerine dayanabilecek şekilde tasarlanmıştır. Endüstriyel enerji iletim sistemlerinde, büyük motor sürücülerinde ve HVDC sistemlerde kullanılır.

Yalıtım ve güvenlik açısından özel malzemeler kullanılarak üretilirler. Genellikle büyük boyutlarda olup, montaj sırasında özel dikkat gerektirirler.

SMD Kondansatör

SMD (Surface Mount Device) kondansatörler, yüzeye monte edilen elektronik bileşenlerdir. Modern elektronik üretimde otomasyon sistemleri ile birlikte kullanılır.

Küçük boyutları sayesinde devre kartı üzerinde alan tasarrufu sağlarlar. Seramik, tantal ve film türleri yaygın olarak SMD formatında bulunabilir. SMD Kondansatörlerin değerlerini doğru ölçebilmek için bir LCR Metreye ihtiyaç duyulmalıdır. Genelde SMD kondansatör üzerinde değer bilgisi yer almaz. Bu sebeple bir ölçü aleti yardımı ile değerini ölçümleyebilirsiniz.
