Gerilim (Voltaj) Bölücü Devre Hesabı Nasıl Yapılır?

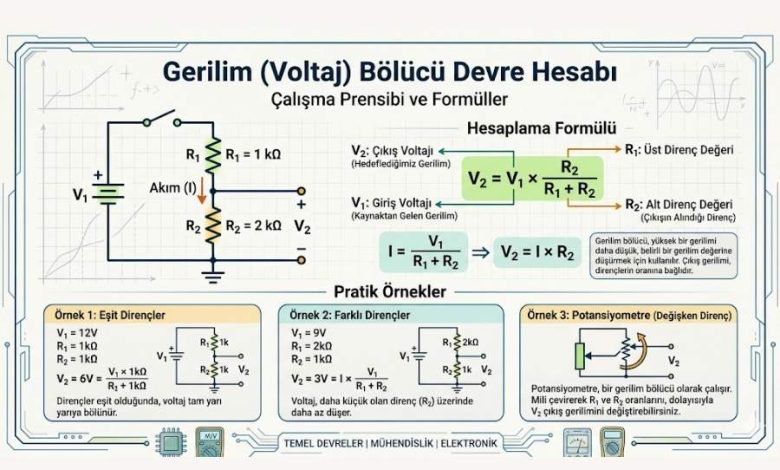

Gerilim Bölücü Devre hesaplamaları elektronik devre tasarımlarında sıkça başvurulan temel bir konudur. Hesaplama formülü Ohm Kanunu’na dayanmaktadır. Bir gerilim (voltaj) bölücü, büyük bir gerilimi daha küçük olan bir gerilime dönüştüren basit bir devredir. İki seri direnç ve bir giriş gerilimi kullanarak giriş gerilimi değerinin bir parçası olan bir çıkış gerilimi değerine oluşturabiliriz.

Bir Gerilim Bölücü Devre, iki direnç üzerinde bir gerilim kaynağı ile gerçekleşmektedir. Farklı şekillerde de çizilebilir. Ancak bu farklı çizimlere karşın temelde aynı devrelerdir.

Yukarıdaki devrelerin tamamı aynıdır. Giriş geriliminin (Vin) bir parçası olarak çıkış gerilimi (Vout), bölünmüş gerilimdir. Gerilim Bölücü Devreler’in formülü şöyledir:

Öte yandan Potansiyometreler, ayarlanabilir Gerilim Bölücü oluşturmak için kullanılan değişken dirençlerdir.

Gerilim Bölücü Devreler’de dirençler ile çıkış gerilimleri istenilen değere getirilebilir.

10K’lık dirençlerle çıkış gerilimlerinin 7.5V, 5V ve 2.5V olarak verildiği görülmektedir. Seri ve paralel bağlamalarla gerekli tasarım yapılabilmektedir.
