Potansiyometre Nedir? sorusu özellikle elektronikle ilgilenenler ve devre elemanlarını yeni öğrenenler için oldukça merak edilen bir konudur. Elektronik devrelerde sıkça kullanılan bu komponent, direnç değerinin kontrol edilebilmesini sağlar ve elektrik sinyallerinin ayarlanmasında önemli rol oynar. Temelde 3 ayaklı olan ve manuel olarak döndürülebilen bir yapıdadır. Potansiyometre ile ses, ışık, voltaj gibi pek çok farklı elektronik parametre kolayca değiştirilebilir. Çoğu Potansiyometre silindirik gövdeli ve üzerinde bir mil bulunan ayarlı dirençlerdir. Bu mil çevrildiğinde iç yapısında yer alan direnç telinin uzunluğu değişir ve böylece devre üzerinden geçen elektrik akımı üzerinde doğrudan bir etki sağlanır. Kullanıcılar en yaygın olarak ses ayarı, ışık şiddeti kontrolü ya da motor hızını düzenlemek amacıyla Potansiyometreyi kullanır. Özellikle giriş seviyesindeki elektronik projelerinde başlangıç noktası olarak sıkça tercih edilen bu ayarlanabilir dirençler, analog devrelerin vazgeçilmez bir parçası haline gelmiştir. Farklı değer ve yapılarda üretilen potlar, elektronik hobi devrelerinden ölçüm cihazlarına kadar birçok alanda bulunabilir. Arızalı olduğunda kolayca değiştirilebilen ve kullanımı pratik olan Potansiyometre, elektroniği öğrenmeye başlayanlar için mutlaka tanışılması gereken bir komponenttir.
Potansiyometreler, elektrik devrelerinde direnç değerini ayarlamak için kullanılan temel elektronik bileşenlerdir. 10K, 22K veya 47K gibi farklı değerlerde üretilen bu parçalar, devrelerde voltaj, akım ya da sinyal seviyesini kontrol etmede önemli bir rol oynar. Direnç değerine göre kullanım alanları farklılaşan potansiyometreler, özellikle ses sistemlerinden ölçüm cihazlarına kadar geniş bir yelpazede tercih edilir.
10K potansiyometreler, 10.000 ohmluk sabit direnç değerine sahiptir ve genel kullanım için oldukça uygundur. Düşük akım çekişi gerektiren devrelerde güvenli çalışmalarıyla öne çıkarlar. Özellikle ses sistemlerinde ses seviyesini ayarlama, LED dimmer devrelerinde ışık şiddetini kontrol etme ve basit motor hız kontrol uygulamalarında kullanımları yaygındır.
22K potansiyometreler, daha hassas sinyal düzenlemesi gereken alanlarda karşımıza çıkar. 22.000 ohmluk direnç değerleri sayesinde, ses devrelerinde ton veya seviye ayarı, analog sensör devrelerinde sinyal düzenleme gibi görevler üstlenirler. Ayrıca, sıcaklık veya parlaklık gibi ince ayar gerektiren kontrol sistemlerinde de etkili bir çözümdür. Eğitim kitlerinde ve hobi elektroniği projelerinde sıkça tercih edilmeleri, onların çok yönlü kullanımını gösterir.
47K potansiyometreler ise daha yüksek direnç değerleriyle, özellikle hassasiyetin ön planda olduğu uygulamalarda kullanılır. Radyo devrelerinde frekans ayarı, ölçüm cihazlarında sinyal kontrolü gibi görevlerde tercih edilirler. Yüksek direnç değerleri sayesinde, kullanıcıya devre üzerinde daha ince ayar yapma imkânı sunar. Böylece elektronik projelerde daha düzenli ve hassas kontrol sağlanarak performans artırılır.
Potansiyometreler yalnızca 10K, 22K veya 47K ile sınırlı değildir; farklı direnç değerleri farklı kullanım amaçlarına hizmet eder. Örneğin 1K veya 5K potlar, daha düşük direnç aralıkları sayesinde genellikle motor hız kontrolü ya da düşük voltajlı devrelerde tercih edilirken, 100K ve üzerindeki değerler, yüksek empedanslı girişlere sahip ölçüm cihazlarında veya sinyal işleme devrelerinde kullanılır. Böylece, seçilen potansiyometre değeri devrenin hassasiyetine, akım ihtiyacına ve kontrol edilmek istenen parametreye göre belirlenerek doğru performans elde edilir.
Potansiyometre Hakkında Temel Bilgiler

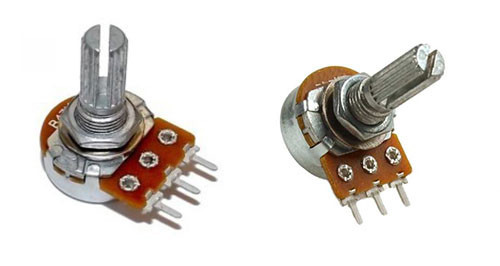

Potansiyometre, elektrik devrelerinde direnç değerinin manuel olarak değiştirilmesine imkan tanıyan önemli bir devre elemanıdır. Temel yapısı bir sabit direnç ve bu direncin ortasından geçen, hareketli bir kol veya mil içerir. Mil çevrildikçe çıkış uçları arasındaki direnç değişir ve böylece bağlı olduğu devredeki sinyal, gerilim veya akım ayarlanabilir. Özellikle elektronik hobi devrelerinde, ses sistemlerinde ve aydınlatma elemanlarında hassas kontrol gerektiğinde sıklıkla tercih edilir.
Potansiyometre farklı direnç ve fiziksel boyutlarda üretilebilir; bu yönüyle çok çeşitli elektronik devrelerde işlev görebilir. Standart bir potansiyometrede genellikle bir giriş, bir çıkış ve ortada hareketli bir terminal bulunur. Kullanıcı, dönme hareketiyle bu terminali istediği konuma alarak gerekli ayarı yapar. Elektronik cihazlardaki ses, ışık, kontrast gibi değerlerin kullanıcı tarafından değiştirilmesini sağlayan en pratik yöntem olarak öne çıkar. Ayrıca devrelerin kalibrasyonu ve hassas ölçümler için de Potansiyometre
Potansiyometre Fiyat arayışında kullanıcıların karşısına birçok model ve marka çıkar. Fiyatlar genellikle potun direnç değeri, türü (örneğin Çok Turlu Potansiyometre, Dijital Potansiyometre, Trimpot gibi), kullanılan malzemenin kalitesi ve dayanıklılığına göre değişir. Düşük güçlü ve mini modeller daha uygun fiyatlıyken, hassas ve uzun ömürlü olan, özellikle endüstriyel uygulamalarda tercih edilen büyük potansiyometrelerin fiyatları daha yüksektir. Online alışveriş sitelerinde ve elektronik komponent mağazalarında çeşitli fiyat seçenekleri bulmak mümkündür.
Potans Nedir?
Potans terimi, yaygın olarak Potansiyometre ifadesinin kısa ve pratik şekilde söylenmesinden gelir. Elektronikle ilgilenen kişiler arasında “pot” veya “potans” dendiğinde, çoğunlukla ayarlanabilir direnç anlamı hemen anlaşılır. Özellikle günlük hayatımızda sıkça kullandığımız elektronik cihazlarda, basit bir ses açma düğmesinden karmaşık ışık şiddeti kontrol devrelerine kadar birçok farklı yerde potanslara rastlanır. Bu elemanlar, kullanıcıya kolayca sinyal ya da gerilim seviyesi ayarlama imkanı tanır. Çocuklar için hazırlanan elektronik setlerde bile basit bir Potans kullanımı öğretilir, çünkü temel devrelerde direnç değerini değiştirebilmek sistemin çalışmasını anlamak için oldukça önemlidir. Ayrıca, eğitimlerde ve deney setlerinde potansların pratik kullanımı, devrenin davranışının nasıl değişeceğini göstermede oldukça etkilidir. Tasarım ve montaj açısından da potanslar genellikle panel üzerinde kolay ulaşılır şekilde yerleştirilir, böylece kullanıcılar rahat bir biçimde ayar yapabilir.
Dijital Potansiyometre Nedir?
Dijital Potansiyometre, geleneksel olarak elle çevrilen Potansiyometrelerden ayrılır ve direnç değişikliği için dijital sinyaller kullanır. Bu tip potansiyometrelerde mekanik parça hareketi yerine, mikrodenetleyici ya da bilgisayar gibi dijital bir kontrolcü tarafından gönderilen komutlar sayesinde direnç değeri otomatik olarak ayarlanabilir. Bilgisayar kontrollü sistemlerde veya otomasyon gereksinimi olan projelerde, elle ayarlama imkanı olmadığı için Dijital Potansiyometre kullanımı avantaj sağlar.
Bu potansiyometreler genellikle entegre devre (IC) formunda olur ve SPI, I2C gibi haberleşme protokollerini desteklerler. Dijital Potansiyometre
Potansiyometre Çeşitleri Nelerdir?

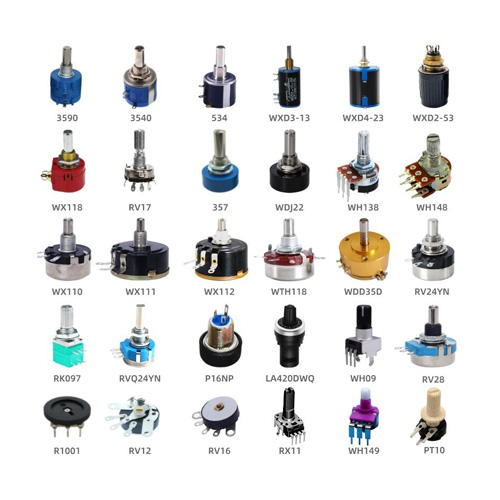

Birçok kullanım alanı ve ihtiyaca göre farklı Potansiyometre Çeşitleri geliştirilmiştir. Potansiyometreler, temel olarak yapılarına, ayarlama hassasiyetine ve kullanım amaçlarına göre türlere ayrılır. Elektronik projelerde doğru potansiyometre çeşidini seçmek devrenin istenildiği gibi çalışması için oldukça önemlidir. Farklı teknolojilere ve fiziksel özelliklere sahip bu çeşitler, her biri kendine özgü avantajlar ve kullanım alanları ile ön plana çıkar. Piyasada bulunabilen modeller farklı direnç değerlerine, boyutlara ve kullanım şekillerine sahiptir. Aşağıda, en sık karşılaşılan potansiyometre türleri listelenmiştir:
- Tek Turlu Potansiyometreler: Standart ev aletlerinde ve basit devrelerde kullanılır. Sadece bir tur çevrilerek direnç değeri değiştirilebilir. Kullanımı oldukça yaygındır ve kolaylıkla bulunabilir.
- Çok Turlu Potansiyometre: Daha hassas ayarlar için tercih edilir. Bu tip modellerde genellikle 5 ya da 10 tur dönerek daha ince ayarlama yapılabilir. Uygulamanın gerektirdiği hassasiyete göre tasarlanır.

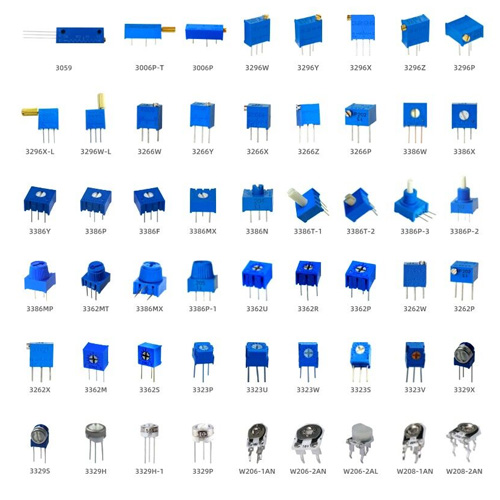

- Trimpot: Küçük boyutlu, devreye monte edilen ve sık ayar gerektirmeyen türlerdir. Genellikle devre kurulumunda veya kalibrasyon sırasında bir kez ayarlandıktan sonra sıkça değiştirilmezler.
- Logaritmik Potansiyometre: Özellikle ses uygulamalarında kullanılır. Direnç değişimi logaritmik şekilde artar veya azalır, bu da ses şiddeti gibi değişkenlerin insan algısına uygun ayarlanmasını sağlar.
- 3590 Potansiyometre: Endüstriyel ve hassas uygulamalar içindir. Çok turlu ve yüksek doğruluğa sahip yapısı ile kararlılık gerektiren yerlerde tercih edilir.
- Dijital Potansiyometre: Elektronik olarak kontrol edilebilen türlerdir. Fiziksel bir mil olmadan, mikrodenetleyiciler üzerinden direnç değeri değiştirilebilir.
Her bir Potansiyometre Çeşitleri farklı avantajlara sahip olup uygun seçim yapılmadığında devre performansı olumsuz etkilenebilir. Kullanıcı tercihine ve devre ihtiyacına göre doğru model belirlenmelidir. Özellikle hassas ayar gerekli projelerde, çok turlu ya da dijital modeller daha ön plandadır. Bazı Potansiyometre Çeşitleri ise, sadece belirli uygulamalar için uygundur ve piyasada farklı kalite ve fiyat seçenekleri mevcuttur.
Potansiyometre Ne İşe Yarar?
Potansiyometre Ne İşe Yarar? sorusunun cevabını detaylandırmak gerekir. Bir Potansiyometre, temelde elektrikli devrelerdeki voltaj ve akım seviyesini kullanıcıya göre ayarlama görevini üstlenir. Bu işlev sayesinde hem basit hem de karmaşık devrelerde sinyal veya güç seviyelerinin istenen aralığa çekilmesine yardım eder. Özellikle ses yükseltici ve hoparlör gibi cihazlarda ses seviyesini hassas şekilde kontrol edebilmek için manuel olarak kullanılan bir ara elemandır. Aynı şekilde, analog devrelerde çıkış verilmesini istediğiniz değeri kolayca belirleyebilirsiniz. Sadece ses devrelerinde değil, radyo alıcılarında dalga boyunu ayarlamak, laboratuvarlardaki cihazların çıkışlarını kalibre etmek ya da güç kaynaklarıyla ışık şiddetini kontrol etmek için de tercih edilir.
Bir diğer önemli kullanım alanı ise sensör tabanlı otomasyon sistemleridir. Burada Potansiyometre sensör ya da devrelerin hassas noktalarını ayarlamak için kullanılır. Potların pratikliği, tornavida ya da el ile kolayca ayar yapılabilmesinden gelir. Elektronik kartlarda kullanılan Potansiyometreler, öğretici satış kitlerinde de bulunur ve öğrenciler tarafından deneyler sırasında çok sık kullanılır. Özellikle başlangıç seviyesi elektronik projelerinde, istenilen devre performansını elde etmek için bu bileşene sıkça başvurulur. Her türlü devrede sinyalin hassas biçimde değişmesini ya da kademeli artış, azalış gibi fonksiyonları potansiyometre yardımıyla elde edebilirsiniz.
Potansiyometre Bağlantı Yöntemleri

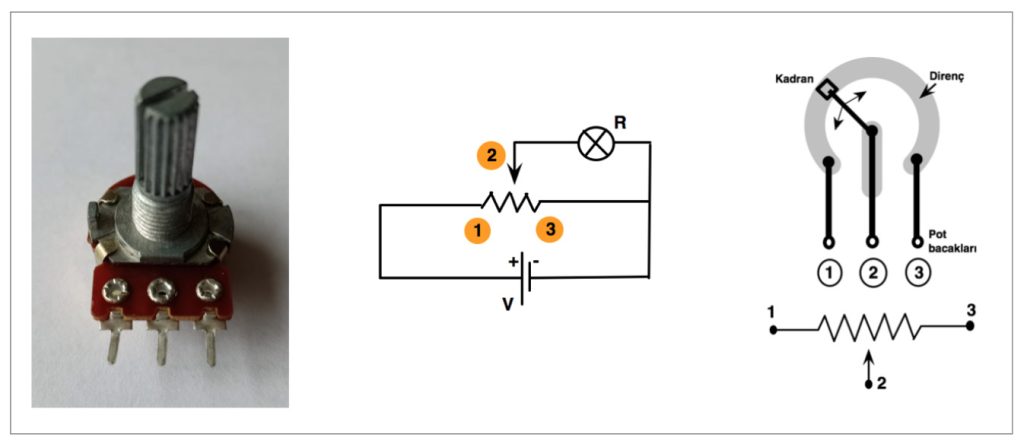

Potansiyometre Bağlantı uygulamaları hem başlangıç seviyesindeki elektronik meraklıları hem de daha deneyimli kullanıcılar için anlaşılır bir elektriksel düzen sunar. Temel olarak bir Potansiyometre üzerinde üç adet bacak bulunur. Bu bacakların ikisi direnç hattının başlangıcına ve sonuna sabitlenmiş, üçüncü bacak ise hareketli bir kol (wiper) aracılığıyla direnç hattı boyunca kayarak çıkış sinyalini sağlar. Bağlantı yapılırken yaygın olarak bir bacak besleme voltajına (Vcc), bir diğer bacak ise toprak (GND) hattına bağlanır. Ortadaki hareketli bacak ise sinyal çıkışı olarak kullanılır. Elektronik devrelerde, hangi uca giriş ve çıkış yapılacağını belirleyebilmek için üreticinin tavsiye ettiği Potansiyometre Bağlantı Şeması büyük önem taşır.
Örneğin bir mikrodenetleyici ile çalışan bir devrede, Potansiyometre sayesinde giriş voltajı hassas bir şekilde ayarlanabilir. Böylece analog sinyaller kolayca okunabilir ve farklı kontrol seviyeleri elde edilebilir. Bağlantı adımlarında sıklıkla bacakların yönü ve dizilimi dikkate alınmalıdır; çünkü yanlış bağlantı sinyalin doğru iletilmemesine veya potun beklenen şekilde çalışmamasına sebep olur. Potansiyometre Bağlantı Şeması detaylıca incelenerek, devre içerisinde potun konumu ve işlevi net olarak anlaşılır. Devreye uygun bağlantı sağlandığında, potun mili çevrilerek çıkış voltajı istenilen seviyeye kolayca ayarlanabilir. Özellikle deneylerde, ses ayarlarında veya ışık şiddetinin kontrolünde bu bağlantı şekli sayesinde basit ama etkili kontrol elde edilir. Bacaklar ve iç yapısının doğru kavranması, hem devre kurulumunda hızlı ilerleme sağlar hem de sonradan oluşabilecek arızaların önüne geçer. Bu nedenle Potansiyometre Bağlantı adımlarına dikkat edilmesi, pratikte önem taşır.
Pratikte, Potansiyometre Bağlantı sırasında dirençlerin değerinin ölçülmesi veya potun işlevinin test edilmesi amacıyla multimetre kullanmak da oldukça faydalıdır. Bacaklar arasındaki direnç değerinin ölçülmesi ile hem malzemenin sağlamlığı hem de bağlantının doğruluğu denetlenebilir. Ayrıca zamanla hassas ayar yapmak için bağlantıya, istenirse ek elemanlar eklenebilir. Potansiyometre Bağlantı eğitimi, elektronik projelerde kullanıcıya büyük esneklik ve kontrol sağlar. Her bir bağlantı türünün pratikte sunduğu avantajlar ve dikkat edilmesi gereken noktalar, deneyim kazanıldıkça daha iyi anlaşılır hale gelir.
Potansiyometre Nasıl Kullanılır?
Potansiyometre Nasıl Kullanılır? sorusunun yanıtı, cihazın türüne ve kullanım amacına göre ufak farklılıklar gösterse de temel prensip aynıdır. Potansiyometrede genellikle bir mil veya düğme bulunur ve bu mili elinizle veya küçük bir tornavida yardımı ile saat yönünde veya saat yönünün tersine çevirerek direnç değerini değiştirirsiniz. Bu işlem sırasında potun iç yapısındaki karbon veya iletken katman üzerinde hareket eden sürgü, iki uç arasındaki direnç oranını değiştirir. Potun iki ucuna sabit bir voltaj uygulandığında, ortadaki uçtan alınan çıkış voltajını ayarlayabilirsiniz. Böylece bir amplifikatörde ses düzeyini veya bir aydınlatma devresinde ışık şiddetini hassas şekilde kontrol etmek mümkün olur. Elektronik devrelerde kullanılan Potansiyometre çeşitlerini bağlarken dikkatli olunmalı; genellikle üç bacağın her birinin işlevi bağlantı şemalarından kontrol edilmelidir. Ayrıca Dijital Potansiyometreler klasik mekanik modellere göre daha gelişmiş bir kullanım sunar. Bu tür potansiyometrelerde ayarlama işlemi, fiziksel bir mil çevirmek yerine mikrodenetleyici veya dijital sinyal üzerinden gerçekleştirilir. Böylece uzaktan kontrol, otomatik ayar veya daha hassas değer belirleme imkânı elde edilir. Dijital potansiyometreler, özellikle endüstriyel cihazlarda, otomatik kontrol sistemlerinde ve modern ses ekipmanlarında tercih edilmektedir. Kullanım kolaylığı ve uzun ömürlülüğü sayesinde, klasik potansiyometrelerin yerine giderek daha fazla uygulamada yer bulmaktadır.
